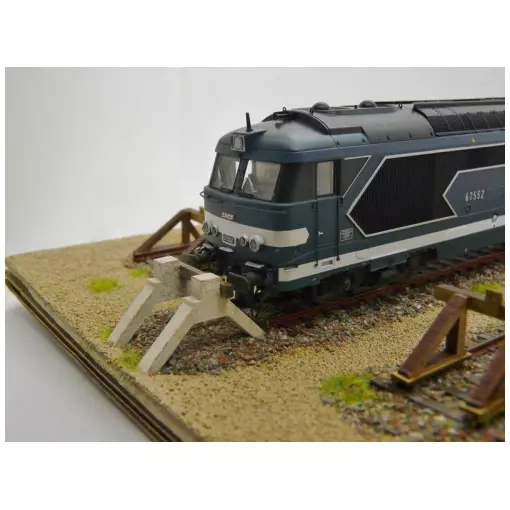

Sous la référence Bois Modélisme 113003, voici un heurtoir Bi-Bloc LED, en différents matériaux base bois, à l'échelle HO 1/87ème.
Le heurtoir bi-bloc, constitué de deux pieds en béton armé et d'un butoir en bois, diffère des heurtoirs classiques en se plaçant à l'extrémité de la voie. Ce kit à l'échelle HO de dimensions 33x25x18 mm permet de construire un heurtoir lumineux détaillé rapidement. Composé de deux grappes de pièces en MDF pour les pieds et le butoir, et d'une lampe avec son support en carton-bois, le montage de la lampe est optionnel. Les fils de la diode violette sont vernis pour prévenir les courts-circuits. Parfait pour les dépôts, les voies de garage, les embranchements industriels, etc.
Montage :
- Dédoublez les pieds en collant les pièces deux à deux.
- Collez le butoir sur les pieds.
- Collez la lampe sur le support de lampe.
- Collez la lampe et le support de lampe sur le butoir.
Caractéristiques de la diode :
- Type 0603 pré-cablée fils émaillés.
- Couleur : violette.
- Longueur du fil : 140 mm.
- Section : 0,5 mm.
- Dimensions de la led : 1,6x0,9x0,4 mm.
- Intensité lumineuse: 600 mcd.
- Consommation : 20 mA.
- Tension de seuil : 1,9 Volts.
- Tension d'alimentation conseillée : 3 Volts.
Aide pour le calcul de la résistance en fonction de votre tension d'alimentation :
La valeur de la résitance R (en Ohms) à placer en série est égale à:
R = (Valim - 3) / 0. 02
avec Valim: votre tension d'alimentation.
Exemple : tension d'alimentation de 12 V (Valim = 12V) la résistance à placer en série à une valeur de 450 Ohms.
