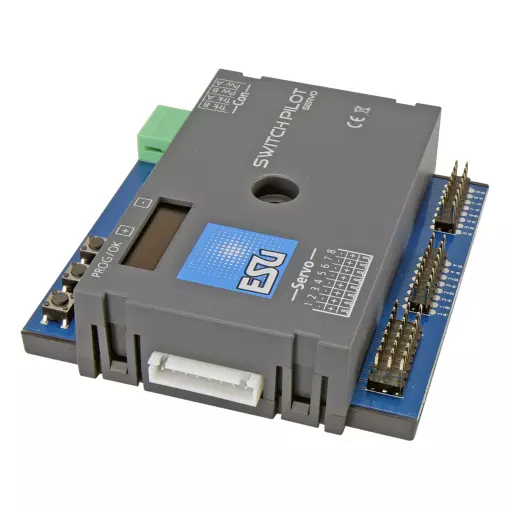

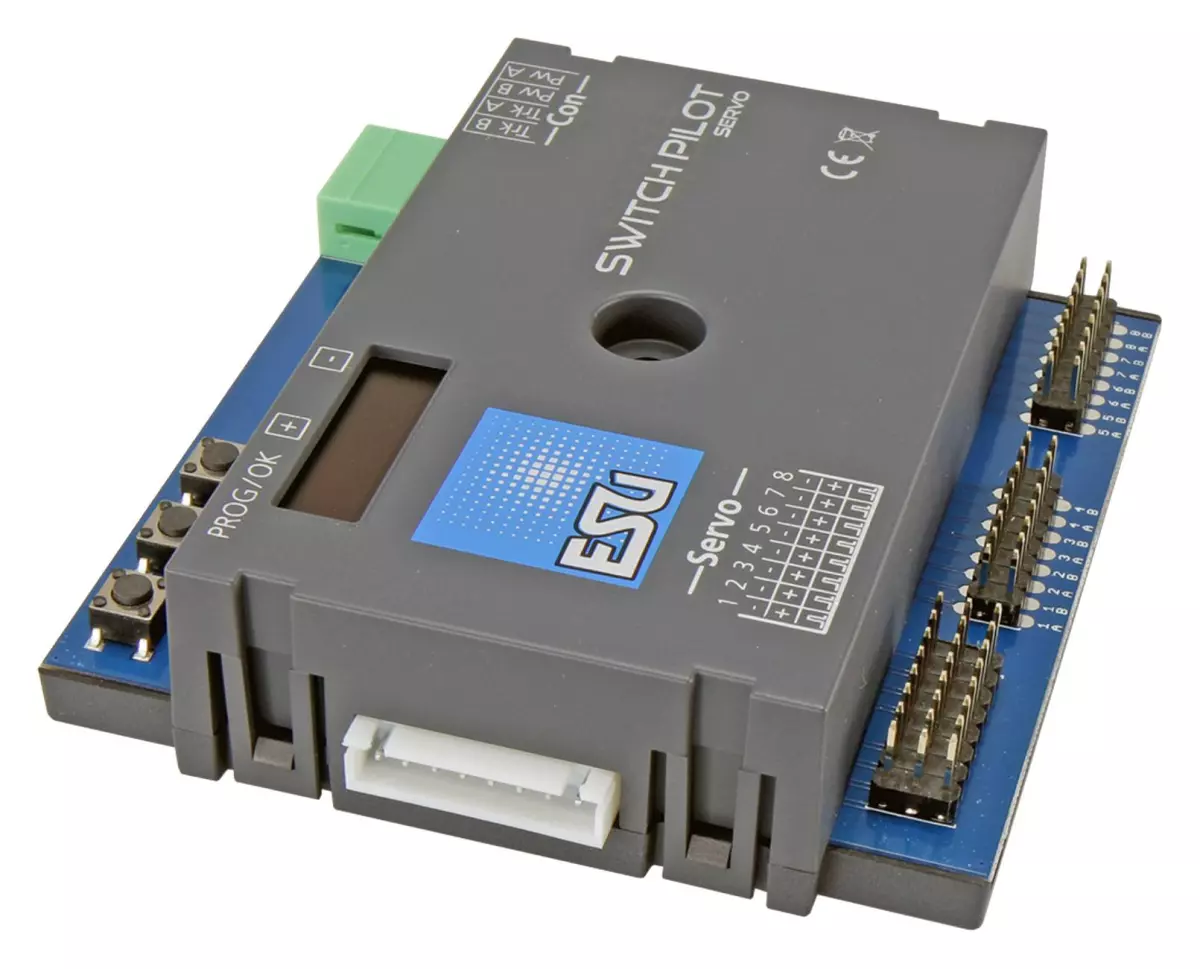

SwitchPilot 3 Servo, décodeur servo 8 fois, DCC/MM, OLED, avec retour RC, actualisable.
Boitier électronique permettant de controler des servomoteurs depuis une centrale numérique.
Les décodeurs SwitchPilot 3 Servo sont optimisés pour une utilisation stationnaire sur votre réseau et peuvent contrôler jusqu'à huit servomoteurs RC. Afin de simplifier la configuration des décodeurs, le SwitchPilot 3 Servo dispose d'un concept de commande innovant composé d'un écran OLED éclairé à 4 lignes et de trois boutons de saisie.
Modes de fonctionnement
Le SwitchPilot 3 Servo est multi-protocole et peut être utilisé avec les postes de commande du système Märklin® Motorola® (par exemple 6021, Central Station® ou Mobile Station®) ainsi que les postes de commande compatibles DCC. La configuration peut se faire aussi bien sur la voie principale que sur la voie de programmation. Grâce à RailCom®, les CV peuvent également être lus à haute voix.
Fonctionnalité
Le SwitchPilot 3 Servo peut être alimenté soit directement par le système numérique, soit par une source d'alimentation externe en courant continu ou alternatif. Le SwitchPilot 3 Servo possède huit sorties pour le contrôle des servomoteurs RC. Il peut contrôler ces entraînements avec une telle précision que, outre la commutation des points, il peut également être utilisé pour contrôler toute autre séquence de ralenti. Le servo SwitchPilot 3 est doté d'un dispositif intégré de suppression des impulsions d'allumage afin d'éliminer ou de réduire les "secousses" liées au système des servos RC lorsque la tension d'alimentation est appliquée. En outre, l'alimentation du servo peut être interrompue pour éviter le "ronflement" de certains servos bon marché. Chacun des huit servos peut être utilisé soit en "mode numérique", soit en "mode proportionnel", introduit pour la première fois avec le servo SwitchPilot 3 : En mode numérique, le servo peut se déplacer vers deux positions finales "A" et "B", selon la position du commutateur sur le panneau de commande. La position des deux extrémités ainsi que la vitesse à laquelle le servo se déplace dans la direction souhaitée peuvent être réglées individuellement sur le servo SwitchPilot 3. Le mode numérique est parfait pour les aiguillages ou les signaux qui doivent toujours rester dans une position fixe. En mode proportionnel, le servo peut se déplacer dans n'importe quelle position entre les positions de fin de course "A" et "B" et également s'arrêter. Le servo ne fonctionne que tant que le panneau de commande envoie une commande. Si vous relâchez le bouton, le servo s'arrête. De cette façon, vous pouvez arrêter un servo dans n'importe quelle position souhaitée. La vitesse du servo peut être réglée individuellement. Le mode proportionnel est idéal pour les grues (à eau) ou les portes de hangars de locomotives ou toute autre application qui nécessite des positions intermédiaires. Pour chaque servo, en plus des positions finales et des vitesses de rotation, on peut déterminer s'il doit lofer lorsqu'il atteint la position finale. De plus, afin de s'adapter aux différents servos RC disponibles sur le marché, il est possible d'influencer la génération de l'impulsion du servo ou de couper individuellement l'alimentation en tension de chaque servo. De cette manière, les servos analogiques bon marché et les servos numériques modernes (avec microcontrôleur) sont contrôlés de manière optimale.
Fonctionnement analogique
La particularité du servo SwitchPilot 3 est qu'il peut être utilisé entièrement sans unité de commande numérique : Si vous le souhaitez, vous pouvez connecter jusqu'à 16 boutons-poussoirs pour la commutation directe des servos.
